La flotación de los segmentos de túnel es un problema mundial que ha afectado a la ingeniería durante casi un siglo en la construcción de túneles con tuneladoras. Ahora, este desafío ha sido resuelto con éxito en el proyecto del tramo norte de la Línea Este del Metro Ligero de Macao: se ha implementado oficialmente la primera solución mundial de inyección de hormigón celular con nanopartículas para tuneladoras, logrando "flotación cero" del túnel, reduciendo la fuerza de flotación de los segmentos en un 73,6 % y ahorrando un 44,8 % en costos de inyección.

¿Por qué "flotan" los segmentos del túnel?

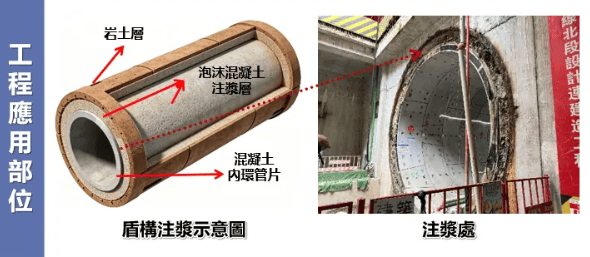

En la construcción de túneles con tuneladoras, inmediatamente después del montaje de los segmentos, es necesario realizar la inyección de lechada en el espacio anular para llenar el hueco entre los segmentos y el terreno, garantizando la estabilidad e impermeabilidad del túnel. Sin embargo, los materiales de inyección tradicionales tienen alta densidad y peso, lo que genera una enorme fuerza de flotación sobre los segmentos antes de que la lechada fragüe, provocando desplazamientos, deformaciones e incluso grietas en los segmentos ya instalados. Este problema de "flotación de segmentos" ha sido uno de los desafíos más difíciles en términos de calidad y seguridad en la ingeniería de túneles con tuneladoras.

Según estadísticas, los accidentes de calidad en túneles causados por la flotación de segmentos generan pérdidas económicas de miles de millones de dólares y retrasos en los plazos de construcción cada año a nivel mundial. Las soluciones tradicionales o bien sacrifican la resistencia de la lechada para lograr baja densidad, o bien adoptan complejas medidas de anclaje antiflotación que aumentan los costos del proyecto, sin que exista una solución ideal que combine "ligereza" y "alta resistencia".

Hormigón celular estabilizado con nanopartículas para lograr "ligereza y alta resistencia"

Recientemente, la primera solución mundial de inyección de hormigón celular con nanopartículas para tuneladoras se ha aplicado con éxito en el proyecto del tramo norte de la Línea Este del Metro Ligero de Macao, construido bajo la cooperación de China Civil Engineering Construction Corporation (CCECC), Nam Kwong Real Estate y China Railway 16th Bureau Group Co., Ltd.

Esta tecnología es el resultado de la transformación del proyecto "Investigación sobre el diseño ligero antiflotación y la durabilidad de materiales de inyección simultánea para tuneladoras en el tramo norte de la Línea Este del Metro Ligero de Macao", financiado por el Fondo para el Desarrollo de las Ciencias y la Tecnología (FDCT) y desarrollado en colaboración entre la Universidad de Macao, CCECC y la Oficina de Macao de China Railway 16th Bureau Group Co., Ltd.

El primer hormigón celular estabilizado con nanopartículas del mundo

El equipo de investigación de la Universidad de Macao ya había desarrollado anteriormente el primer hormigón celular estabilizado con nanopartículas comercializado del mundo, logrando una reducción de peso y de costos de materiales de hasta un 40 % con la misma resistencia, y se aplicó con éxito en grandes proyectos como el viaducto del Puente de Macao.

El avance clave de esta tecnología radica en el uso de nanopartículas como estabilizadores de espuma, reemplazando las burbujas grandes e inestables del hormigón celular tradicional. Las nanopartículas forman una estructura de "armadura" densa en la superficie de las burbujas, lo que otorga a la espuma una estabilidad extremadamente alta, permitiendo que se distribuya uniformemente en la mezcla durante un largo tiempo sin romperse ni aglomerarse.

Resolviendo el problema de la flotación de segmentos desde su origen

La aplicación de este hormigón celular con nanopartículas para la inyección simultánea en el tramo de prueba del pozo EAP del tramo norte de la Línea Este del Metro Ligero de Macao constituye el primer caso mundial de uso de hormigón celular estabilizado con nanopartículas en ingeniería real de inyección para tuneladoras.

Esta solución, cumpliendo con los requisitos de resistencia de la inyección, adopta de manera innovadora un diseño ligero antiflotación, logrando tres avances clave:

Reducción de la fuerza de flotación de los segmentos en un 73,6 %, resolviendo desde su origen el problema industrial de la flotación de segmentos causada por materiales de inyección tradicionales de alta densidad

Logro de "flotación cero" del túnel, alcanzando una precisión de montaje de segmentos sin precedentes

Ahorro del 44,8 % en costos de inyección, mejorando significativamente la seguridad estructural del túnel

Verificación in situ por más de una docena de instituciones del sector

El 3 de julio, el Fondo para el Desarrollo de las Ciencias y la Tecnología organizó una visita de representantes de más de una docena de instituciones del sector, incluyendo la Dirección de Servicios de Obras Públicas de Macao, el Instituto de Desenvolvimento e Qualidade de Macau, el Laboratorio de Ingeniería Civil de Macao, la Macau Urban Renewal Limited, la Sociedad del Metro Ligero de Macao, la Asociación de Consultoría de Ingeniería de Macao, la Asociación de Constructores e Imobiliarios de Macau, la Asociación de Construcción Civil de Macao, la Asociación de Maquinaria de Ingeniería Civil de Macao y la Universidad de Macao, para inspeccionar el proyecto in situ. Los representantes examinaron el tramo de prueba y verificaron indicadores clave de rendimiento como el efecto antiflotación y la densidad de la lechada.

Desde túneles con tuneladoras hasta obras subterráneas más amplias

El "equipamiento estándar" para la construcción de túneles con tuneladoras

La aplicación exitosa de esta tecnología proporciona un nuevo paradigma técnico para la ingeniería de túneles con tuneladoras a nivel mundial. Especialmente en escenarios con requisitos extremadamente altos de control de flotación de segmentos, como túneles submarinos, túneles bajo ríos y construcción con tuneladoras en áreas urbanas densas, la tecnología de inyección de hormigón celular con nanopartículas ofrece ventajas insustituibles.

Con el avance continuo de la construcción de infraestructuras como el transporte ferroviario urbano, los pasillos subterráneos integrales y los túneles transmarítimos a nivel mundial, esta tecnología tiene el potencial de convertirse en el "equipamiento estándar" para la construcción de túneles con tuneladoras.

De Macao a toda China y al mundo

China Civil Engineering Construction Corporation (CCECC) ha declarado que continuará profundizando la colaboración técnica con sus socios, acelerará la promoción y aplicación de nuevas tecnologías y procesos, y consolidará el soporte técnico para la optimización posterior, el establecimiento de estándares y la aplicación y promoción a gran escala.

La aplicación exitosa de esta tecnología marca un salto de "seguidor" a "líder" en el campo de los materiales de inyección para tuneladoras en China. Con el establecimiento de estándares técnicos y la promoción de aplicaciones a gran escala, la tecnología de inyección de hormigón celular con nanopartículas para tuneladoras tiene el potencial de expandirse desde Macao a todo el país y al mundo.

El "motor tecnológico" de la construcción del Área de la Gran Bahía

La Línea Este del Metro Ligero de Macao es una parte importante de la red de transporte ferroviario del Área de la Gran Bahía de Guangdong-Hong Kong-Macao. La aplicación exitosa de esta tecnología no solo proporciona un soporte técnico clave para la construcción del Metro Ligero de Macao, sino que también aporta la "sabiduría de Macao" y la "solución china" a la construcción de obras subterráneas en el Área de la Gran Bahía y en todo el país.

CCECC ha indicado que este logro "escribirá un nuevo capítulo para el desarrollo de alta calidad de la empresa y contribuirá a la construcción del Área de la Gran Bahía".

De la "construcción basada en la experiencia" a la "inyección científica"

El valor profundo de esta tecnología radica en elevar la inyección en tuneladoras de un enfoque "basado en la experiencia" a uno "basado en la ciencia". Los métodos de inyección tradicionales dependen de la experiencia ingenieril y a menudo sacrifican un aspecto por otro; en cambio, la tecnología de inyección de hormigón celular con nanopartículas logra la unificación de ligereza y alta resistencia mediante la innovación en la ciencia de materiales, resolviendo desde la raíz del material el problema de la flotación de segmentos que ha afectado a la industria durante casi un siglo.

Tres hitos significativos:

Innovación tecnológica: primer caso mundial de aplicación de hormigón celular estabilizado con nanopartículas en ingeniería real de inyección para tuneladoras

Resultados notables: reducción de la fuerza de flotación de los segmentos en un 73,6 %, logro de "flotación cero" y ahorro del 44,8 % en costos

Reproducible y promovible: verificación en ingeniería real completada, con condiciones para aplicación a gran escala

Cuando la tuneladora avanza bajo tierra, los segmentos ya no "derivan" y la precisión de montaje del túnel alcanza niveles sin precedentes: esto no solo es un triunfo de la ciencia de materiales, sino también otra prueba contundente de que la capacidad de construcción de obras subterráneas de China avanza hacia la vanguardia mundial.
