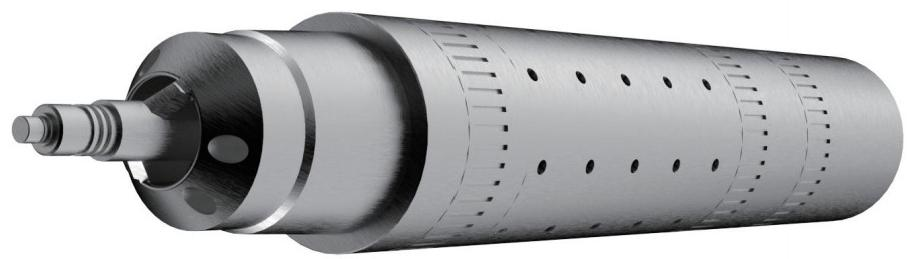

Detector dual cerca del taladro

Name: Detector dual cerca del taladro
Availability: InStock

Solicitar

Orient Energy & Technologies Co., Ltd.

Ubicación:

China

Dirección:

C/No. 118 Furao, Parque de alta tecnología Longhe, ciudad de Langfang, provincia de Hebei

Comercial:

+86 316 5178066

E-mail:

market@lforient.com

Chat en línea

Favoritos

La herramienta de guía geológica ORT-NBGS-Ⅱ es la segunda generación de productos cerca de nuestra empresa. El sistema está compuesto por una sección corta de medición, un motor especializado, un sistema de comunicación por cable y una parte MWD. La mayor ventaja de la segunda generación es la medición cerca del taladro de todos los parámetros (excepto la dirección), con gamma y resistividad integrados en una sola sección corta, con una zona ciega de medición menor o igual a 0,4 m, siendo un verdadero instrumento de guía geológica cerca del taladro.

Cuadro 1

Cerca de la broca-Parámetros del sistema
Comunicación con MWD	Comunicación inalámbrica acoplada electromagnética
Velocidad de comunicación con MWD	9600bps
Forma de fuente de alimentación/duración de la batería	Batería/500h

Cuadro 2

Broca cercana: dirección de perforación cercana Gamma y pendiente de perforación cercana
Proyecto	Parámetros
Gama de medición gamma (API)	0-500	Precisión	± 2%
Profundidad de detección gamma azimutal	12in
Resolución vertical gamma azimutal	4in
Rango de medición de pendiente de pozo cerca de la broca	0-180 °	Precisión (estática)	± 0,1 °
		Precisión (dinámica)	± 0,3 °
Temperatura máxima de funcionamiento (℃)	150 ℃/175 ℃
Presión de trabajo máxima (MPa)	140MPa
Resistencia al impacto sísmico	Anti-vibración: 20grms5Hz ~ 300Hz (aleatorio);30 g5Hz ~ 300Hz (sinusoidal); resistencia al impacto: 1000g/0,5 ms
Longitud de sección corta	495mm
Medición del punto a distancia de la broca (m)	0,4 m (rampa de pozo) 0,4 m (rampa de pozo) 0,4 m
Curva de carga	Se pueden configurar 2 y 4 respectivamente: arriba, abajo o arriba, abajo, izquierda y derecha

Cuadro 3

Resistencia cerca de taladro-cerca de taladro
Proyecto	Parámetros
Frecuencia de trabajo	2MHz
Rango de medición	2MHz: 0,2 ~ 2000Ω.m
Precisión de medición	Resistividad de fase (2MHz:± 2% @(0,2-2000Ω.m) Resistividad de amplitud (2MHz):± 5% @(0,1-200Ω.m)
Resolución vertical	150mm
Profundidad de detección de resistividad (Rt-10 Ω.m)	800mm
Temperatura máxima de funcionamiento (℃)	150 ℃/175 ℃
Presión de trabajo máxima (MPa)	140MPa
Medición del punto a distancia de la broca (m)	300mm
Curva de carga	1 resistividad de fase de alta frecuencia
