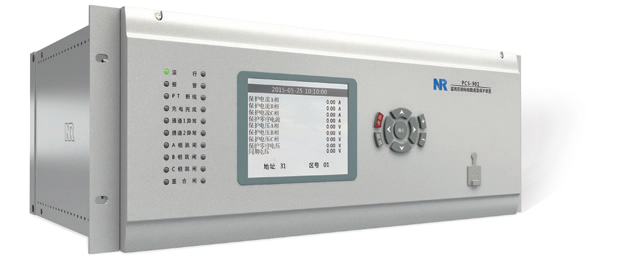

La serie PCS-901 es una protección rápida integral digital para líneas de transmisión de ultra (extra) alta tensión, equipado con protección principal basada en la dirección de cambio de frecuencia de trabajo longitudinal y la dirección de secuencia cero, protección de distancia única de cambio de frecuencia de trabajo, así como un conjunto completo de protección de respaldo constituido por distancia de fase y tierra en tres segmentos y sobrecorriente direccional de secuencia cero en múltiples segmentos, y equipado con función de reconexión automática. Puede usarse como protección principal y de respaldo para líneas de transmisión de 220 kV y superiores. Soporta completamente las funciones de subestación digital, soporta el protocolo de transmisión de valores de muestreo IEC61850-9-2, soporta el protocolo IEC61850 y la función GOOSE en tiempo real.

Funciones del producto:

Funciones de protección

Protección longitudinal de dirección de cambio de frecuencia de trabajo

Protección longitudinal de dirección de secuencia cero

Protección de distancia de cambio de frecuencia de trabajo

Protección de distancia de fase en tres segmentos

Protección de distancia de tierra en tres segmentos

Protección de sobrecorriente direccional de secuencia cero en dos segmentos

Protección de sobrecorriente de fase por desconexión de PT

Protección de sobrecorriente de secuencia cero por desconexión de PT

Protección de inconsistencia

Protección de aceleración de distancia y aceleración de secuencia cero

Bloqueo por oscilación

Reconexión automática

Soporta múltiples modos de comunicación longitudinal como portadora, fibra óptica, etc.

Funciones auxiliares

Detección en línea de hardware y circuitos

Medición de distancia de falla

Sincronización por pulso de minuto, pulso de segundo e IRIG-B

256 informes de operación, 64 informes de grabación de oscilografía de falla

Soluciones de comunicación diversificadas, soporta estándares de comunicación de la industria eléctrica IEC60870-5-103, IEC61850

Interfaz hombre-máquina amigable, proporciona software de depuración complementario conveniente y herramientas potentes de análisis de formas de onda
