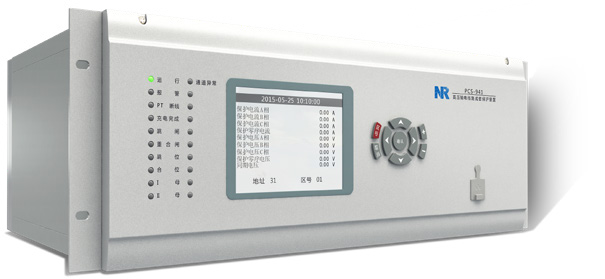

La serie PCS-941 es un dispositivo de protección integral digital para líneas de transmisión de alta tensión, constituido por un conjunto completo de protección de respaldo de distancia de fase y tierra en tres segmentos y sobrecorriente direccional de secuencia cero en cuatro segmentos, equipado con función de reconexión automática de tres fases una vez, función de alarma de sobrecarga; el dispositivo también incluye circuitos de operación de salto y cierre, así como circuitos de conmutación de voltaje de corriente alterna, y puede usarse como protección principal y de respaldo para líneas de transmisión de 110 kV. Soporta completamente las funciones de subestación digital, soporta el protocolo de transmisión de valores de muestreo IEC61850-9-2, soporta el protocolo IEC61850 y la función GOOSE en tiempo real.

Funciones del producto

Funciones de protección

Protección de distancia de fase en tres segmentos

Protección de distancia de tierra en tres segmentos

Distancia de tierra y distancia de fase en forma de cuadrilátero, puede usarse como protección de respaldo remoto para fallas en el busbar del lado de baja tensión del transformador

Protección de sobrecorriente direccional de secuencia cero en cuatro segmentos

Aceleración secuencial asimétrica

Aceleración secuencial de doble circuito

Protección de baja frecuencia

Protección de sobrecorriente de fase por desconexión de PT en dos segmentos

Protección de aceleración de distancia y aceleración de secuencia cero

Bloqueo por oscilación

Reconexión automática

Funciones auxiliares

Detección en línea de hardware y circuitos

Medición de distancia de falla

Sincronización por pulso de minuto, pulso de segundo e IRIG-B

256 informes de operación, 64 informes de grabación de oscilografía de falla

Soluciones de comunicación diversificadas, soporta estándares de comunicación de la industria eléctrica IEC60870-5-103, IEC61850

Interfaz hombre-máquina amigable, proporciona software de depuración complementario conveniente y herramientas potentes de análisis de formas de onda
