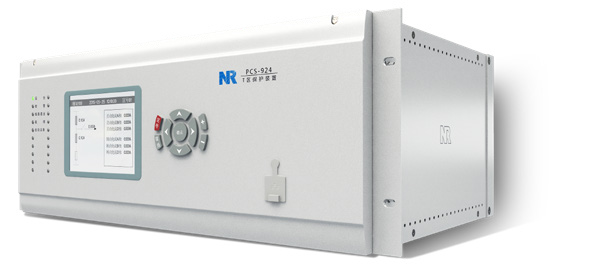

PCS-924 se usa principalmente como protección de zona T y protección de sobrecorriente de línea en configuraciones de conexión 3/2. Cuando el interruptor de aislamiento de línea está cerrado, la protección de zona T adopta diferencial de ratio de corriente de tres lados; cuando el interruptor de aislamiento de línea está abierto, se activa la protección diferencial de corriente de dos lados y la protección de sobrecorriente de línea en dos segmentos del lado de línea. Entre ellas, PCS-924B se usa principalmente como protección de cables cortos de subestación, constituida por protección diferencial de corriente de cuatro lados.

Funciones del producto

Funciones de protección

Protección diferencial de ratio de corriente

Protección de sobrecorriente

Protección de carga

Alarma de desconexión de CT

Alarma de posición de interruptor de aislamiento

Funciones auxiliares

Detección en línea de hardware y circuitos

Alarma de caída de CC

Sincronización por pulso de minuto, pulso de segundo e IRIG-B

256 informes de operación, 64 informes de grabación de oscilografía de falla

Soluciones de comunicación diversificadas, soporta estándares de comunicación de la industria eléctrica IEC60870-5-103, IEC61850

Interfaz hombre-máquina amigable, proporciona software de depuración complementario conveniente y herramientas potentes de análisis de formas de onda
