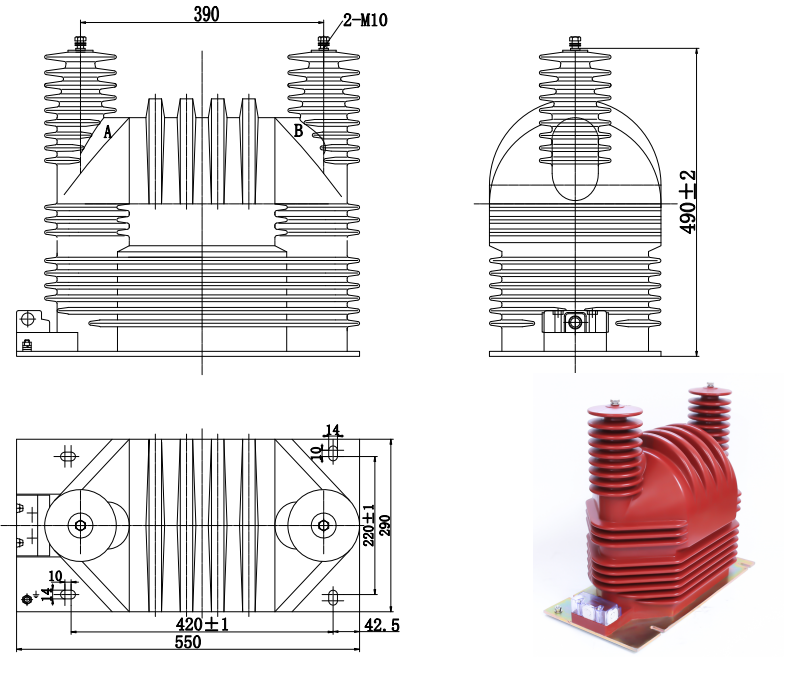

Transformador de Tensión Modelo JDZ(X)9-35(G)
Este tipo de transformador de tensión es un producto completamente cerrado de fundición de resina epoxi, que es adecuada para la medición de tensión eléctrica, energía eléctrica y la protección de relés y equipos con un voltaje nominal de 50 Hz y un voltaje nominal 35kV e inferior.
Cumple con los estándares GB/T20840.1 y GB/T20840.3
Frecuencia nominal: 50Hz
Nivel de contaminación: Clase II
Temperatura ambiente: -5 °C ~ + 40 °C
|
Modelo |
Relación de tensión nominal(kV) |
Salida secundaria nominal (VA) |
Potencia témicamente limitada |
Nivel de aislamiento nominal |
||
|
Nivel 0.2 |
Nivel 0.5 |
6P |
||||
|
JDZ9-35 |
35/0.1 |
60 |
120 |
|
800 |
40.5/95/200 |
|
JDZ9-35 |
35/0.1/0.1 |
60 |
120 |
|
400 |
40.5/95/200 |
|
JDZ9-35G |
35//3/0.1//3/0.1/3 |
40 |
80 |
100 |
600 |
40.5/95/200 |
|
JDZ9-35G |
35/×/3/0.1/ √/3/0.1//3/0.1/3 |
15 |
20 |
100 |
400 |
40.5/95/200 |
