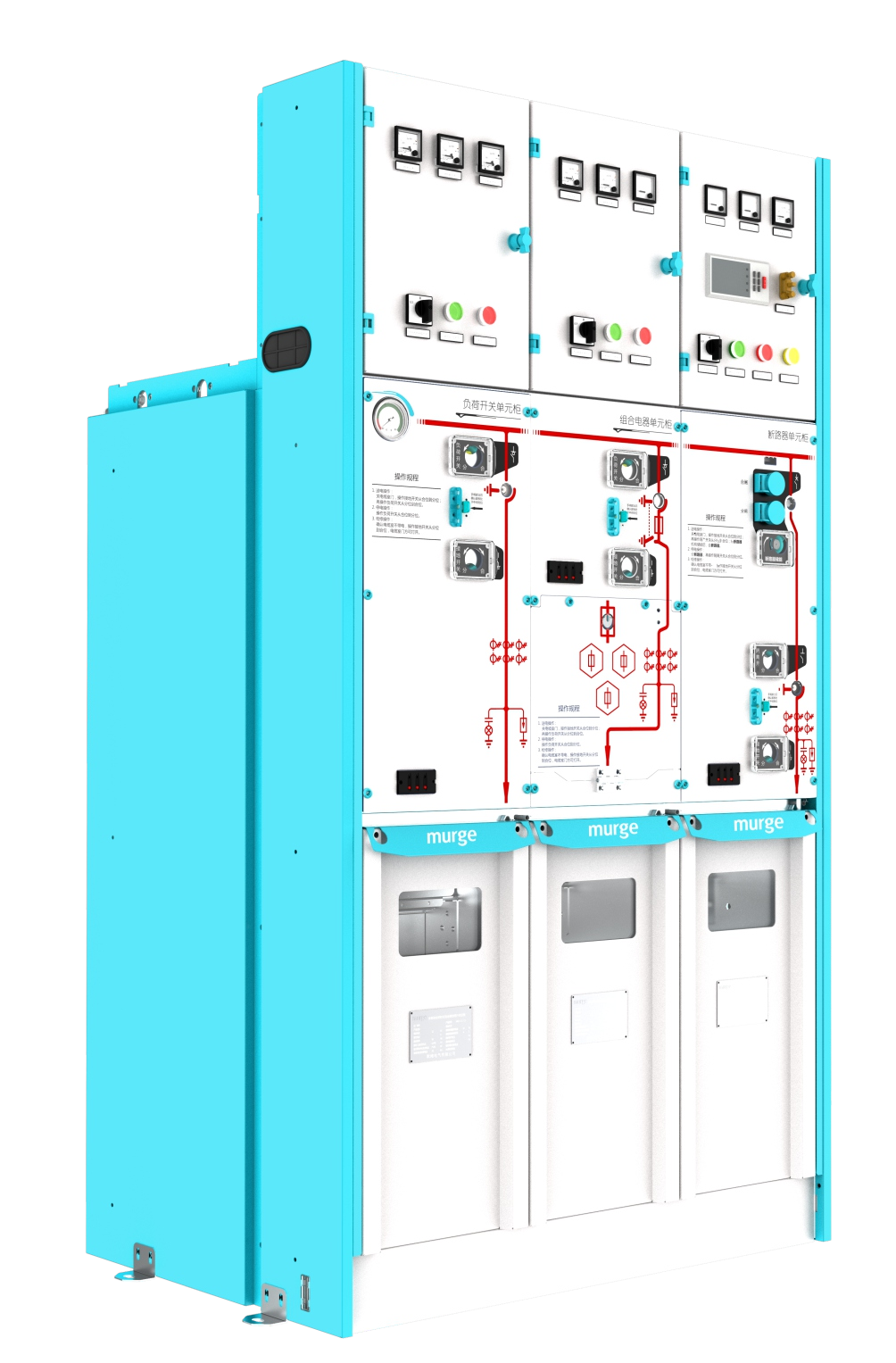

Gabinete de red de anillo aislado de gas SF6 serie MGC-12/24

Solicitar

Murge Electric Co.,Ltd.

Ubicación:

China

Dirección:

No. 338, Avenida Jinhai, Zona de Desarrollo Económico y Tecnológico de Wenzhou, Provincia de Zhejiang, China

Comercial:

0577-56908788

E-mail:

murge@murge.cn

Chat en línea

Favoritos

El gabinete de red de anillo compacto (RMU) con aislamiento de gas SF6 de la serie MGC es un nuevo tipo de aparamenta de media tensión con aislamiento de gas SF6 desarrollado independientemente por Mohuan Company. El producto adopta un diseño modular y se puede organizar arbitrariamente de acuerdo con diferentes esquemas de diseño para lograr una unidad de caja común. La unidad está perfectamente combinada con la unidad de expansión, satisfaga las necesidades de varias subestaciones de transmisión y distribución secundarias para el uso flexible de aparamenta compacta. La aparamenta de la serie MGC es un sistema completamente sellado. Todos sus componentes principales están encerrados en una carcasa de acero inoxidable y no se ven afectados por el medio ambiente. Tiene un funcionamiento confiable, seguridad, diseño de estructura compacta, espacio pequeño, sin mantenimiento y larga vida útil. Y otras características. Los productos han pasado la prueba de tipo del centro nacional de pruebas eléctricas de alto voltaje y se utilizan ampliamente en pequeñas estaciones de distribución de energía secundaria, estaciones de apertura y cierre tipo caja, empresas industriales y mineras, aeropuertos, ferrocarriles, distritos comerciales, edificios de gran altura, carreteras, subterráneos, túneles y condiciones naturales. Áreas de lugares hostiles.

Proyecto				Unidad	Unidad de conmutación de carga	Unidad eléctrica combinada	Unidad de disyuntor
Tensión nominal				KV	12.	12.	12.
Frecuencia nominal				Hz	50	50	50
Corriente nominal				A	630	125 (depende del fusible)	630
CalificaciónAislamientoNiveles	1min tensión soportada de frecuencia industrial		Interfase, tierra	KV	42	42	42
			Brote	KV	48	48	48
			Circuito de control y asistencia	KV	2	2	2
	Presión resistente al impacto del rayo		Interfase, tierra	KV	75	75	75
	Presión resistente al impacto del rayo		Brote	KV	85	85	85
Corriente de resistencia nominal a corto plazo				KA/s	20/4	-No.	20/4
Corriente de tolerancia máxima nominal				KA	50	-No.	50
Corriente de corte de cortocircuito nominal				KA	-No.	Limitado por fusibles de alto voltaje	20.
Corriente de cierre de cortocircuito nominal				KA	50	Limitado por fusibles de alto voltaje	50
Corriente de apertura de carga activa nominal				A	630	-No.	-No.
Corriente de apertura de circuito cerrado nominal				A	630	-No.	-No.
Secuencia de operación nominal				/	-No.	-No.	O-0.3s-CO-180s-CO
Vida mecánica		Interruptor de carga/disyuntor		VEsegundo	10000	10000	10000
Vida mecánica		Interruptor de aislamiento/conexión a tierra		Vez	3000	3000	3000
Resistencia de bucle		1250A		ΜΩ	≤ 150	-No.	≤ 150
Presión de inflado nominal (presión del medidor a 20 ℃)				MPa	0.02
Tasa de fuga relativa anual de gas				Año	≤ 0,01%
Gas de aislamiento					N2/aire seco
Nivel de protección		Cámaras (código IP)		/	IP2XC
		Caja de gas (código IP)		/	IP67
		Gabinete (código IP)		/	IP41
		Gabinete (código IK)		/	IK10
Prueba de arco de combustión (corriente de falla/duración)				KA/s	20/1
