El hormigón es el material de construcción más utilizado en la Tierra, y su proceso de producción contribuye aproximadamente al 8% de las emisiones globales de CO₂. La impresión 3D de hormigón se considera una vía clave para reducir el carbono, pero los diseños óptimos generados por ordenador a menudo no pueden materializarse debido a las limitaciones físicas de las impresoras. Un equipo del Instituto Tecnológico de Massachusetts (MIT) ha desarrollado un marco de diseño que integra directamente las restricciones reales de fabricación de las impresoras en la optimización topológica, logrando diseñar e imprimir un puente de hormigón de 2,3 metros de longitud. La impresión tomó aproximadamente 30 minutos y la estructura puede soportar cargas superiores a 900 kg. El estudio revela que el cuello de botella actual para aligerar las estructuras reside en el hardware de impresión, no en el hormigón en sí: reducir el diámetro de la boquilla de 4 cm a 1 cm puede disminuir el uso de material hasta en un 76%.

La brecha entre el "ideal" de la optimización topológica y la "realidad" de las impresoras

El hormigón es la segunda sustancia más consumida en la Tierra después del agua, y las emisiones de carbono de su proceso de producción representan entre el 7% y el 8% de las emisiones globales totales. La impresión 3D de hormigón se considera una vía clave para resolver este dilema: elimina el engorroso encofrado necesario en el vertido tradicional y, como un robot gigante de manga pastelera, extruye el material capa por capa, colocándolo con precisión solo donde la estructura lo necesita.

Sin embargo, una contradicción fundamental ha afectado durante mucho tiempo a este campo. Los ingenieros utilizan técnicas de optimización topológica para encontrar diseños matemáticamente óptimos que minimicen el material y maximicen la resistencia, pero estos diseños suelen presentar formas intrincadas de red de araña, con esquinas afiladas, ramas alargadas y trayectorias discontinuas. Las grandes impresoras de hormigón, limitadas por boquillas gruesas, radios de giro reducidos y la necesidad de imprimir en una sola línea continua, simplemente no pueden construir estas estructuras "óptimas sobre el papel".

"En el proceso de convertir diseños hiperoptimizados en diseños fabricables, encontramos muchas lagunas", dijo Hajin Kim-Tackowiak, investigador postdoctoral del Departamento de Ingeniería Civil y Ambiental del MIT y coautor principal del artículo. "Esas lagunas son como abismos".

Optimización de enteros mixtos: genera la "solución óptima imprimible" en dos minutos

Los resultados de la investigación del equipo del MIT se publicaron en la revista Additive Manufacturing, con el título Effect of fabrication restrictions on topology optimized 3D printed concrete structures. El marco computacional que desarrollaron incorpora, por primera vez, las restricciones reales de fabricación de las impresoras directamente en las reglas matemáticas de optimización.

Transformación matemática de tres restricciones físicas

El equipo, en colaboración estrecha con operadores de impresoras grandes durante una residencia de investigación en el Centro Tecnológico de Autodesk en Boston, tradujo tres restricciones clave al lenguaje matemático:

Ancho de extrusión: el grosor mínimo de cada línea de impresión (valor típico actual de 40 mm)

Radio de giro: el ángulo de giro mínimo que puede lograr la boquilla

Continuidad de la trayectoria: debe imprimirse en una sola línea continua, sin interrupciones

"Señalaban algunos ángulos agudos en nuestros diseños y decían: 'No me siento seguro imprimiendo esto'", recordó Kim-Tackowiak.

Programación no lineal de enteros mixtos: de "días" a "dos minutos"

El flujo de trabajo tradicional primero optimiza la forma y luego realiza un extenso postprocesamiento, un proceso que lleva días. El marco del MIT utiliza programación no lineal de enteros mixtos (MINLP), que genera un diseño completamente imprimible en aproximadamente dos minutos en un portátil.

Cuando el equipo necesitó reducir ligeramente el tamaño del puente el día de la impresión, simplemente volvieron a ejecutar el programa de optimización y, en cinco a diez minutos, obtuvieron el diseño actualizado.

"Alcanzar esa velocidad es en sí mismo un avance de los últimos años", dijo Zane Schemmer, estudiante de doctorado del Departamento de Ingeniería Civil y Ambiental del MIT y coautor principal del artículo. "Si retrocedemos cinco, diez años, o incluso tres años, los solucionadores que usábamos no podían resolver estos problemas. Este campo siempre se ha evitado porque se pensaba que no era viable. Pero con la aparición de nuevos algoritmos y recursos, empezamos a poder usarlo para construir problemas".

Un puente de 900 libras soporta 2000 libras de carga, pero revela la verdad del "sobrediseño"

Impresión en 30 minutos, prueba de carga altamente coincidente

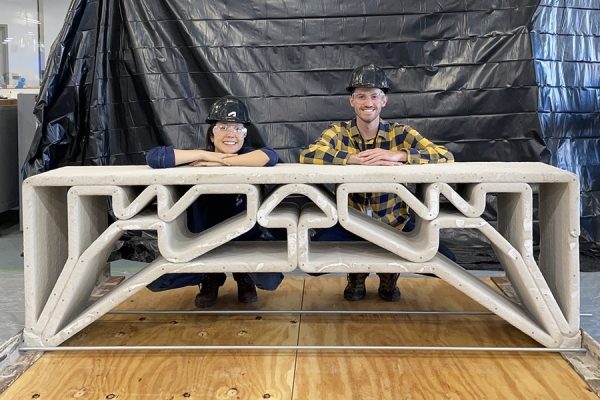

El equipo imprimió un puente de hormigón de 2,3 metros de longitud en las instalaciones de Autodesk utilizando mortero comercial. "El puente tardó unos 30 minutos en imprimirse", dijo Josephine Carstensen, profesora de desarrollo profesional Gilbert W. Winslow en Ingeniería Civil del MIT y autora de correspondencia del artículo.

En la prueba de carga, la estructura, que pesaba aproximadamente 900 libras (408 kg), soportó una carga distribuida de más de 2000 libras (907 kg) con una deformación por flexión casi imperceptible, coincidiendo estrechamente con los resultados de la simulación.

Hallazgo clave: la limitación está en el hardware, no en el material

Pero la prueba también reveló el mayor hallazgo inesperado de la investigación: la estructura estaba severamente sobrediseñada.

"De cero a 200,000 libras, el diseño está completamente dominado por la restricción de 'si se puede construir'. Más allá de 200,000 libras, es cuando se deben considerar las propiedades físicas", dijo Kim-Tackowiak.

En otras palabras, lo que limita el aligeramiento de la estructura son las limitaciones de la tecnología de impresión actual, no la resistencia del hormigón. Si el hardware de la impresora mejora, la misma estructura podría lograr la misma resistencia con mucho menos material del que se usa actualmente.

Hoja de ruta cuantificada: boquilla un 76% más pequeña, reducción del 76% en el uso de material

Dado que este marco puede encontrar la solución óptima global matemática, los investigadores pudieron medir con precisión el impacto de cada limitación del hardware en el uso de material.

La palanca más crítica es el ancho de extrusión:

Diámetro típico actual de la boquilla: 40 mm

Si se reduce a 10 mm, el uso de material puede disminuir un 76,1%

Eliminar la restricción de trayectoria continua permitiría un ahorro adicional de material del 28,6%. En comparación, reducir el radio de giro tiene el menor impacto.

"A través de la optimización de enteros mixtos, podemos encontrar la solución óptima global: la mejor solución, no solo una buena solución", dijo Carstensen. "Dado que sabemos que podemos encontrar la solución óptima, podemos cuantificar: si tuviéramos una máquina capaz de realizar otras tareas, ¿cómo se vería afectado el consumo de material?"

Desde la reconstrucción rápida post-desastre hasta la próxima generación de edificios ecológicos

Despliegue rápido de infraestructura de emergencia post-desastre

Imprimir un puente capaz de soportar casi una tonelada de carga en 30 minutos: esta velocidad tiene un valor incalculable en escenarios de rescate de emergencia después de desastres naturales. Sin encofrado, sin equipos complejos, solo una impresora y mortero comercial, se pueden restaurar rápidamente nodos de transporte críticos.

Reducción significativa de la huella de carbono de la construcción

En comparación con las alternativas tradicionales de hormigón vertido in situ, las estructuras diseñadas con este marco ya logran un ahorro de material del 14%. Con la mejora continua del hardware de impresión (boquillas más finas, planificación de trayectorias más flexible), esta cifra podría aumentar significativamente hasta más del 76%.

En el contexto de un consumo global anual de aproximadamente 140 mil millones de toneladas de hormigón, el potencial de reducción de carbono de esta vía tecnológica podría alcanzar cientos de millones de toneladas.

Proporciona una dirección precisa para la actualización del hardware de las impresoras

Esta investigación no es solo una herramienta de diseño, sino que también ofrece una hoja de ruta técnica cuantificada para los fabricantes de impresoras. Señala claramente: reducir el diámetro de la boquilla es la vía más efectiva para mejorar la eficiencia del material, seguida de superar la restricción de trayectoria continua. Esto establece las prioridades para el desarrollo de la próxima generación de impresoras de hormigón 3D.

Del hormigón sin armadura al hormigón armado

El equipo ya ha definido el siguiente paso: integrar el acero de refuerzo en el proceso de fabricación aditiva continua. Aunque las estructuras de hormigón puro pueden soportar cargas de compresión, la mayoría de las estructuras en ingeniería real requieren armadura para resistir fuerzas de tracción. Cómo insertar el acero de refuerzo sin interrumpir la impresión continua es el próximo desafío técnico que el equipo está abordando.

"Las estructuras de hormigón puro no son necesariamente la solución óptima; nos enfocamos más en el mundo real, es decir, el hormigón armado", dijo Kim-Tackowiak.

Una revolución de paradigma: de "diseñar y luego adaptar" a "fabricar es diseñar"

El valor profundo de esta investigación radica en invertir completamente el orden lógico del diseño arquitectónico. La ruta tradicional es "diseñar → optimizar → posprocesar para adaptar a la fabricación"; el marco del MIT es "restricciones de fabricación → optimizar → diseño directamente imprimible": incorporar los límites físicos de la impresora en la ecuación de diseño desde el principio.

"Garantizamos que cada parte del hormigón está en compresión, ninguna parte está en tracción", dijo Schemmer. Este control preciso de las propiedades mecánicas del material es la esencia de la optimización topológica.

Cuando el Modelado de Información de Construcción (BIM) se integre profundamente con las restricciones de fabricación aditiva, cuando cada puente y cada edificio "sepan" desde el principio lo que la impresora puede y no puede hacer, la industria de la construcción pasará de "ser vertida" a "crecer", de "intensiva en mano de obra" a "impulsada por algoritmos".
