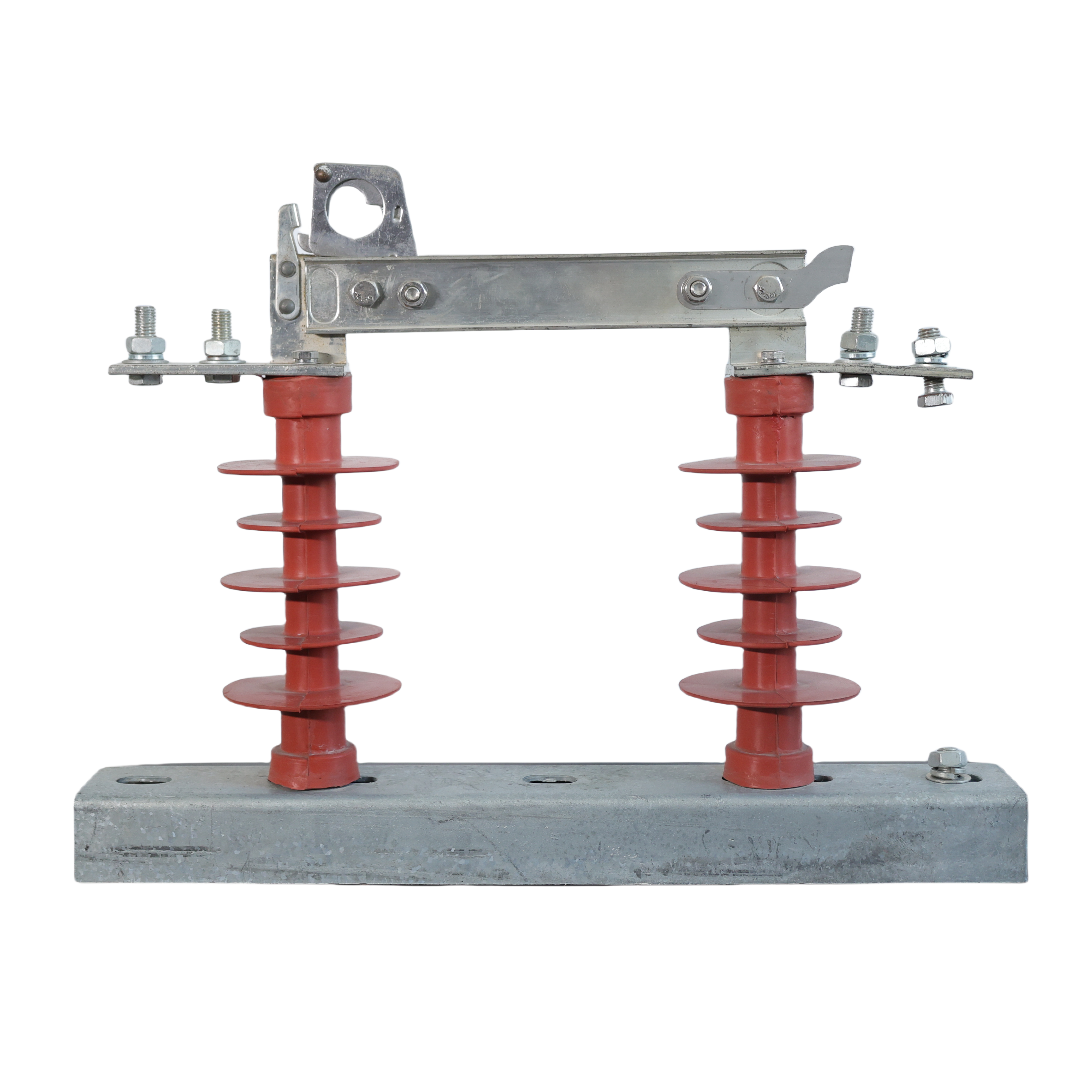

Serie de interruptores de aislamiento
Cuadro 1:
|
Tensión nominal |
126kV(138kV) |
|
Voltaje de impacto nominal del rayo (valor pico) |
Fase-tierra: 550KV entre cortes: 630kV |
|
Voltaje de frecuencia de red de 1min de unión (valor efectivo) |
Fase-tierra: 230kV entre cortes: 265KV |
|
Distancia de fuga del aislador |
≥ 31mm/kV (área de contaminación de grado N) |
|
Corriente nominal |
630/1250/1600/2000/2500/3150A |
|
Corriente de cortocircuito nominal (4S) |
20KA/31,5KA/40KA |
|
Corriente pico nominal |
50KA/80KA/100KA |
|
Distancia de fractura |
1140-1530mm |
|
Distancia entre fases |
2000-2500mm |
Cuadro 2:
|
Proyecto |
Unidad |
Parámetros técnicos |
|||
|
Tensión nominal |
KV |
252 |
|||
|
Corriente nominal |
A |
1250 |
2000 |
3150 |
|
|
Corriente de resistencia nominal a corto plazo |
KA |
31,5 |
40 |
50 |
|
|
Duración de cortocircuito nominal |
S |
3 |
|||
|
Corriente de tolerancia máxima nominal |
KA |
80 |
100 |
125 |
|
|
Voltaje de resistencia a inclinación nominal a corto plazo (valor efectivo) |
A la tierra |
KV |
460 |
||
|
Brote |
KV |
530 |
|||
|
Voltaje nominal de resistencia al impacto del rayo (valor de abeja) |
A la tierra |
KV |
1050 |
||
|
Brote |
KV |
1200 |
|||
|
Carga mecánica estática del terminal nominal |
Vertical |
N |
1000 |
1500 |
2000 |
|
Horizontal |
500 |
500 |
660 |
||
|
Vida mecánica |
Veces |
3000 |
|||
|
CJ6-1 mecanismo eléctrico |
Tiempo de apertura y cierre |
S |
8 |
||
|
Peso |
Kg |
100 |
|||
|
CJ9 mecanismo de fuerza de mano |
Peso |
Kg |
32,5 |
||
