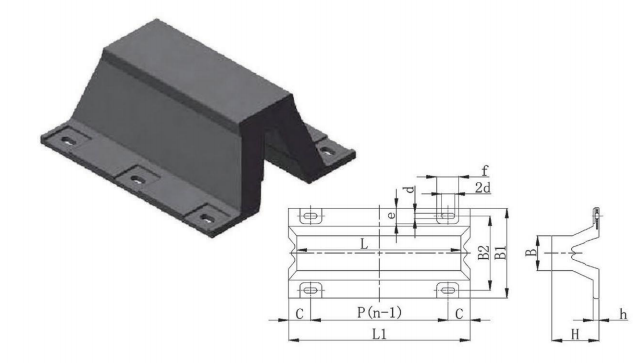

Especificaciones (mm)	Tamaño (mm)
Especificaciones (mm)	H	L	B	L1	B1	B2	C	P	D	E	F	H	N
SA-A300 * 225*1000	300	1000	225	1150	600	490	140	870	35	105	140	33	2
SA-A300 * 225*1500	300	1500	225	1650	600	490	140	685	35	105	140	33	3
SA-A300 * 225*2000	300	2000	225	2150	600	490	137,5	625	35	105	140	33	4
SA-A300 * 225*2500	300	2500	225	2650	600	490	140	790	35	105	140	33	4
SA-A300 * 225*3000	300	3000	225	3150	600	490	145	715	35	105	140	33	5
SA-A300 * 225*3500	300	3500	225	3650	600	490	140	674	35	105	140	33	6
SA-A400 * 300*1000	400	1000	300	1200	800	670	150	900	41	120	165	40	2
SA-A400 * 300*1500	400	1500	300	1700	800	670	150	700	41	120	165	40	3
SA-A400 * 300*2000	400	2000	300	2200	800	670	147,5	635	41	120	165	40	4
SA-A400 * 300*2500	400	2500	300	2700	800	670	150	800	41	120	165	40	4
SA-A400 * 300*3000	400	3000	300	3200	800	670	150	725	41	120	165	40	5
SA-A400 * 300*3500	400	3500	300	3700	800	670	150	680	41	120	165	40	6
SA-A500 * 375*1000	500	1000	375	1250	1000	840	160	930	47	140	180	45	2
SA-A500 * 375*1500	500	1500	375	1750	1000	840	160	715	47	140	180	45	3
SA-A500 * 375*2000	500	2000	375	2250	1000	840	157,5	645	47	140	180	45	4
SA-A500 * 375*3000	500	3000	375	3250	1000	840	165	730	47	140	180	45	5
SA-A500 * 375*3500	500	3500	375	3750	1000	840	160	686	47	140	180	45	6
SA-A600 * 450*1000	600	1000	450	1300	1200	1010	170	960	50	160	195	54	2
SA-A600 * 450*1500	600	1500	450	1800	1200	1010	170	730	50	160	195	54	3
SA-A600 * 450*2000	600	2000	450	2300	1200	1010	167,5	655	50	160	195	54	4
SA-A600 * 450*2500	600	2500	450	2800	1200	1010	170	820	50	160	195	54	4
SA-A600 * 450*3000	600	3000	450	3300	1200	1010	170	740	50	160	195	54	5
SA-A600 * 450*3500	600	3500	450	3800	1200	1010	170	692	50	160	195	54	6
SA-A800 * 600*1000	800	1000	600	1400	1600	1340	180	1040	68	260	270	72	2
SA-A800 * 600*1500	800	1500	600	1900	1600	1340	180	770	68	260	270	72	3
SA-A800 * 600*2000	800	2000	600	2400	1600	1340	182,5	680	68	260	270	72	4
SA-A800 * 600*2500	800	2500	600	2900	1600	1340	180	845	68	260	270	72	4
SA-A800 * 600*3000	800	3000	600	3400	1600	1340	180	760	68	260	270	72	5
SA-A1000 * 750*1000	1000	1000	750	1500	2000	1680	200	1100	68	300	290	90	2
SA-A1000 * 750*1500	1000	1500	750	2000	2000	1680	200	800	68	300	290	90	3
SA-A1000 * 750*2000	1000	2000	750	2500	2000	1680	200	700	68	300	290	90	4

	Tipo de reacción ultra alta				Tipo de alta resistencia				Tipo de reacción estándar				Tipo de baja fuerza de reacción
Deformación por compresión	52,5%		55%		52,5%		55%		52,5%		55%		52,5%		55%
Rendimiento	Fuerza inversa KN	Absorción de energía K N,M	Fuerza inversa KN	Absorción de energía K N,M	Fuerza inversa KN	Absorción de energía K N,M	Fuerza inversa KN	Absorción de energía K N,M	Fuerza inversa KN	Absorción de energía K N,M	Fuerza inversa KN	Absorción de energía K N,M	Fuerza inversa KN	Absorción de energía K N,M	Fuerza inversa KN	Absorción de energía K N,M
SA-A300HX1000L	324	41	450	44	249	31	346	33	206	26	286	28	177	22	246	24
1,5M	486	62	675	66	374	47	519	50	309	39	429	42	266	33	369	36
2,0M	648	82	900	88	498	62	692	66	412	52	572	56	354	44	492	48
2,5M	810	103	1125	110	623	78	865	83	515	65	715	70	443	55	615	60
3,0M	972	123	1350	132	747	93	1038	99	618	78	855	84	531	66	738	72
3,5M	1134	144	1575	154	872	109	1211	116	721	91	1001	98	620	77	861	84

Número de serie	Nombre	Material
1	Perno	Q235 galvanizado en caliente, 1Cr13(2Cr13),1Cr18Ni9Ti,OCr17Ni12Mo
2	Junta	Q235 galvanizado en caliente,
3	Tuerca enterrada	1Cr13(2Cr13),1Cr18Ni9Ti,OCr17Ni12Mo
4	Pie de tierra	Q235
5	Placa de pie	Q235

	Tipo de reacción ultra alta				Tipo de alta resistencia				Tipo de reacción estándar				Tipo de baja fuerza de reacción
Deformación por compresión	52,5%		55,0%		52,5%		55,0%		52,5%		55,0%		52,5%		55,0%
Rendimiento	Fuerza inversa KN	Absorción de energía K N,M	Fuerza inversa KN	Absorción de energía K N,M	Fuerza inversa KN	Absorción de energía K N,M	Fuerza inversa KN	Absorción de energía K N,M	Fuerza inversa KN	Absorción de energía K N,M	Fuerza inversa KN	Absorción de energía K N,M	Fuerza inversa KN	Absorción de energía K N,M	Fuerza inversa KN	Absorción de energía K N,M
SA-A600X1000L	647	163	899	175	498	126	692	135	412	104	572	111	354	89	492	95
1,5M	971	245	1349	263	747	189	1038	203	618	156	858	167	531	134	738	143
2,0M	1294	326	1798	350	996	252	1384	270	824	208	1144	222	708	178	984	190
2,5M	1618	408	2248	438	1245	315	1730	338	1030	260	1430	278	885	223	1230	238
3,0M	1941	489	2697	525	1949	378	2076	405	1236	312	1716	333	1062	167	1476	285
3,5M	2265	571	3147	613	1734	441	2422	473	1442	364	2002	389	1239	312	1722	333
