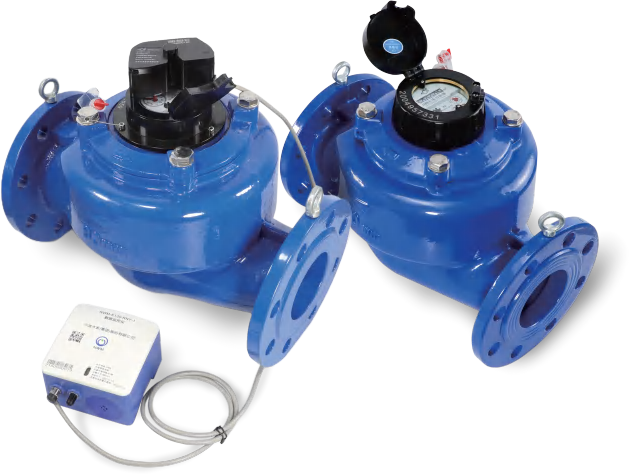

Serie de WS medidor de agua de hélice vertical DN25~200

Solicitar

Ningbo Water Meter (Group) Co., Ltd.

Ubicación:

China

Dirección:

No. 355 Calle Hongxing, Distrito Jiangbei, Ciudad de Ningbo, Provincia de Zhejiang

Comercial:

+86-574-88195820

E-mail:

sales@nwmwatermeters.com

Chat en línea

Favoritos

Parámetros técnicos

Parámetros de flujo

Calibre DN	Q₃/Q₁	Flujo de sobrecarga Q₄	Tráfico de uso común Q₃	Flujo de demarcación Q₂	Flujo mínimo Q_1,	Lectura Min	Lectura Max
		M3/H		L/h		M3
25	160	20	16	160	100	0,00005	999 999
	100			256	160
40	160	31,25	25	250	156,3	0,00005/0,0005 Tipo seco 0,000256
	100			400	250
50	200	50	40	320	200	0,0005/Seco 0,00025
	160			400	250
80	200	78,75	63	504	315	0,0005 Seco 0,001
	160			630	393,8
100	200	125	100	800	500
	160			1000	625
150	250	312,5	250	1600	1000	0,005 Tipo seco 0,0025	9 999 999
	200			2000	1250
	160			2500	1562,5
200	250	500	400	2560	1600
	200			3200	2000
	160			4000	2500

Error máximo permitido: el error máximo permitido para la región baja (Q1 ≤ Q<Q2) es ± 5%; el error máximo permitido para la región alta (Q2 ≤ Q ≤ Q4) es ± 2%.

Tamaño de apariencia

Nota: Las dimensiones y el peso son solo de referencia y prevalecerán los productos reales.

Calibre DN	Largo L	Ancho B	Alta H	Rosca de conexión				Peso
Calibre DN	Mm			D		D		Kg
25	225	105	165	R1		G 1 1/4B		3
40	245/280	154/184	180/260	R1 1/2		G 2B		6/12
Calibre DN	Largo L	Alta H	Alta G	Diámetro de brida D	Diámetro central del orificio del perno de la brida de conexión D1		Cantidad de pernos	Peso
Calibre DN	Mm						Solo	Kg
50	280	260	300	165	125		4x M16	17,5
80	370/225	285/270	300	200	160		8xM16	22/18
100	370/250	310	345	220	180		8xM16	27/23
150	500	375	445	285	240		8xM20	51
200	500	455	605	340	295		8xM20	80

Nota: 1) La conexión de la brida se especifica de acuerdo con el tamaño total de la brida de hierro fundido GB/T 17241,6-2008/XG-2011 PN10; 2) El tamaño G de altura es necesario para desmontar el movimiento.

Parámetros de rendimiento

Grado de temperatura	T50	Nivel de pérdida de presión	Δp40
Nivel de presión	MAP16	Nivel de precisión	Nivel 2
Nivel de sensibilidad del campo de flujo	UO/DO
