Serie WPD de medidores de agua de hélice horizontal DN40~300 Precio_Fabricante_Costo

1/1

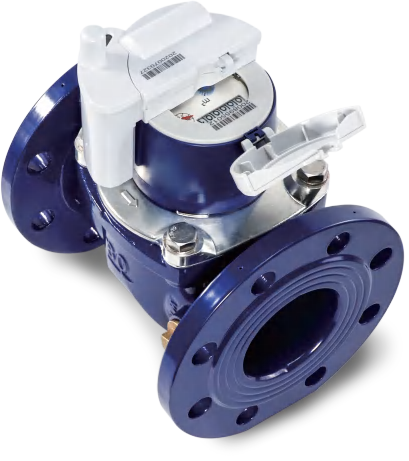

Serie WPD de medidores de agua de hélice horizontal DN40~300

Solicitar

Ningbo Water Meter (Group) Co., Ltd.

Ubicación:

China

Dirección:

No. 355 Calle Hongxing, Distrito Jiangbei, Ciudad de Ningbo, Provincia de Zhejiang

Comercial:

+86-574-88195820

E-mail:

sales@nwmwatermeters.com

Chat en línea

Favoritos

Parámetros técnicos

Parámetros de flujo

Calibre DN	Q₃/Q₁	Flujo de sobrecarga Q₄	Tráfico común Q₃	Flujo de demarcación Q₂	Flujo mínimo Q₁	Lectura mínima	Máxima lectura
Calibre DN	Q₃/Q₁	M³/H		L/h		M³
40	80	31,25	25	500,0	312,5	0,0005	999 999
50	200	78,75	63	504,0	315,0
	160			630,0	393,8
	125			806,4	504,0
80	200	125	100	800,0	500,0
80	125	125	100	1280,0	800,0
100	200	200	160	1280,0	800,0
100	125	200	160	2048,0	1280,0
150	200	500	400	3200,0	2000,0	0,005	9 999 999
200	160	787,5	630	6300,0	3937,5
250	160	1250	1000	10000,0	6250,0
300	160	2000	1600	16000,0	10000,0
300	125	2000	1600	20480,0	12800,0

Error máximo permitido: el error máximo permitido para la región baja (Q1 ≤ Q<Q2) es ± 5%; el error máximo permitido para la región alta (Q2 ≤ Q ≤ Q4) es ± 2%.

Tamaño de apariencia

Nota: Las dimensiones y el peso son solo de referencia y prevalecerán los productos reales.

Calibre DN	Largo L	Alta H	Alta G	Rosca de conexión				Peso
Calibre DN	Mm			D		D		Kg
40	300	130	170	R11/2		G 2B		5
Calibre DN	Largo L	Alta H	Alta G	Brida de conexión				Peso
	Largo L	Alta H	Alta G	Diámetro de brida D	Diámetro central del orificio del perno D1		Cantidad de pernos	Peso
	Mm						Solo	Kg
50	200	195	200	165	125		4 × M16	8
80	225	245	270	200	160		8 × M16	14
100	250	255	270	220	180		8 × M16	16
150	300	312	360	285	240		8 × M20	31
200	350	368	450	340	295		8 × M20	55
250	450	425	470	395	350		12 × M20	72
300	500	482	490	445	400		12 × M20	99

Nota: 1) La conexión de la brida se especifica de acuerdo con el tamaño total de la brida de hierro fundido GB/T 17241,6-2008/XG-2011 PN10; 2) El tamaño G de altura es necesario para desmontar el movimiento.
