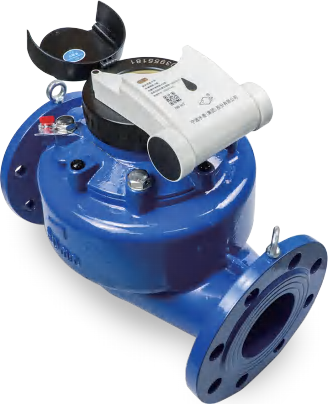

Serie WSP de medidores de agua de hélice vertical DN40~200

Solicitar

Ningbo Water Meter (Group) Co., Ltd.

Ubicación:

China

Dirección:

No. 355 Calle Hongxing, Distrito Jiangbei, Ciudad de Ningbo, Provincia de Zhejiang

Comercial:

+86-574-88195820

E-mail:

sales@nwmwatermeters.com

Chat en línea

Favoritos

Parámetros de flujo

Calibre DN	Q₃/Q1	Flujo de sobrecarga Q ₄	Flujo de uso común Q₃	Flujo de demarcación Q2	Flujo mínimo Q	Lectura mínima Min	Máxima lectura Max
		M³/h		L/h		M³
40	160	31,25	25	250,0	156,3	0,00002	999 999
	125			320	200
	100			400	250
50	250	50	40	256	160
	200			320	200
	160			400	250
80	250	78,75	63	403,2	252	0,0002
	200			504,0	315
	160			630	393,8
100	250	125	100	640	400
	200			900	500
	160			1000	625
150	250	312,5	250	1600	1000	0,002	9 999 999
	200			2000	1250
	160			2500	1562,5
200	250	500	400	2560	1600
	200			3200	2000
	160			4000	2500

Error máximo permitido: el error máximo permitido para la región baja (Q1 ≤ Q<Q2) es ± 5%; el error máximo permitido para la región alta (Q2 ≤ Q ≤ Q4) es ± 2%.

Tamaño de apariencia

Nota: Las dimensiones y el peso son solo de referencia y prevalecerán los productos reales.

Calibre DN	Largo L	Ancho B	Alta H	Rosca de conexión				Peso
Calibre DN	Mm			D		D		Kg
40	245	190	267	R11/2		G 2B		10
Calibre DN	Largo L	Alta H	Alta G	Brida de conexión				Peso
	Largo L	Alta H	Alta G	Diámetro de brida D	Diámetro central del orificio del perno D1		Cantidad de pernos	Peso
	Mm						Solo	Kg
50	280	190	267	165	125		4 × M16	16
80	370	240	315	200	160		8 × M16	22
100	370	260	327	220	180		8 × M16	27,
150	500	350	392	285	240		8 × M20	51
200	500	400	485	340	295		8 × M20	80

Nota: 1) La conexión de la brida se especifica de acuerdo con el tamaño total de la brida de hierro fundido GB/T 17241,6-2008/XG-2011 PN10; 2) El tamaño G de altura es necesario para desmontar el movimiento.

Parámetros de rendimiento

Grado de temperatura	T50	Nivel de pérdida de presión	△ P40
Nivel de presión	MAP16	Nivel de precisión	Nivel 2
Nivel de sensibilidad del campo de flujo	UO/D0
